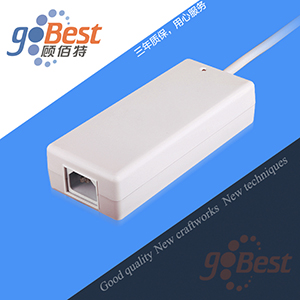

壓力校驗儀是一款可以測量壓力、電流、電壓、溫度、開關、時間等項目的便攜式專業壓力校驗儀。所配電源適配器輸出參數是：DC10V/1A。

壓力校驗儀測試電源適配器的工作原理

電源輸入及啟動振蕩部分由圖1可見，AC220V直接加到整流橋BR1上。整流后的約300VDC首先經過熱敏電阻R1，利用其電阻特性限制電路啟動電流，以免沖擊儀表。然后經cl濾波后再通過開關變壓器T1的初級線圈N1加到Ul的③腳(也就是漏極D端o U1是開關電源***集成電路，主要有3個引出端;③腳(漏極D)為主電源輸人端;①腳(控制端C)為控制信號輸入端，該控制端主要有以下幾個作用：(1)為內部提供正常工作所需要的偏流;(2)利用控制極電流的大小來調節占空比;(3)對控制回路進行補償;(4)決定重啟頻率。源極S(②腳)是開關電源公共端，也是控制電路的基準點。該芯片將脈寬調制PWM控制系統的全部功能集成到芯片中，其內部結構包括脈寬調制器、功率開關(場效應管)MOS—FET、自動偏置電路、保護電路、高壓?jiǎn)?dòng)電路和環路補償電路等。300V供電加到IC2③腳后，在ul內部，由連接在D極和C極之間的內部電流源為c極提供電流，并對控制極①腳外接的電容C7充電;當Uc7電壓上升到5.7V時，內部電流源關斷。u1內部振蕩器、脈寬調制器、驅動電路開始工作，使開關管處于開關狀態，它的漏極和源極之間產生周期性變化的電流，也就是開關變壓器Tl的初級線圈N1的工作電流，相應地在開關變壓器T1的磁芯上產生變化的磁場，這個變化的磁場又使開關變壓器T1的次級繞組感應產生電壓，并經整流、濾波電路后為儀器提供***穩定的直流工作電源
